作为一家专业的环保污水处理公司，365bet有没有app_www365betcom手机版_365在线体育 在中国走过了差不多7个年头了，高品质一直是我们的代名词，特别是针对污水处理设备的电气领域有着我们的独特优势，那么下面这篇文章，我们就来谈谈西门子G120变频器的控制单元CU240E-2接线端子定义是什么。

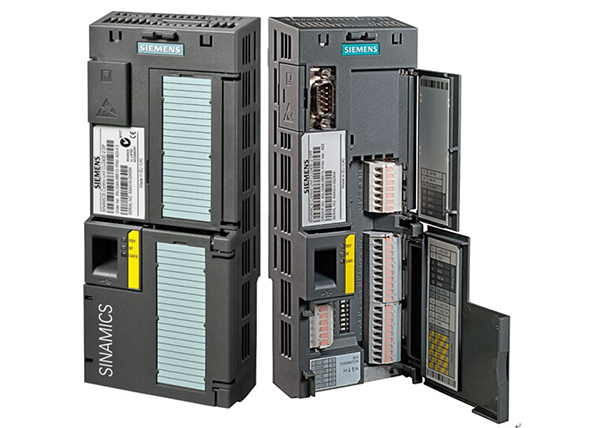

CU240E-2的外观如下图：

根据通信接口的不同和是否集成了故障安全功能，CU240E-2可分为六种型号：

CU240E-2（RS485接口）；

CU240E-2F（RS485接口，集成故障安全功能）；

CU240E-2DP（Probus-DP接口）；

CU240E-2DP-F（Probus-DP接口，集成故障安全功能）；

CU240E-2PN（ProfiNet接口）；

CU240E-2PN-F（ProfiNet接口，集成故障安全功能）；

不同型号的控制器的输入/输出接线端子的定义基本相同，具有F功能（故障安全）的控制单元有故障安全数字量输入（F-DI）通道。

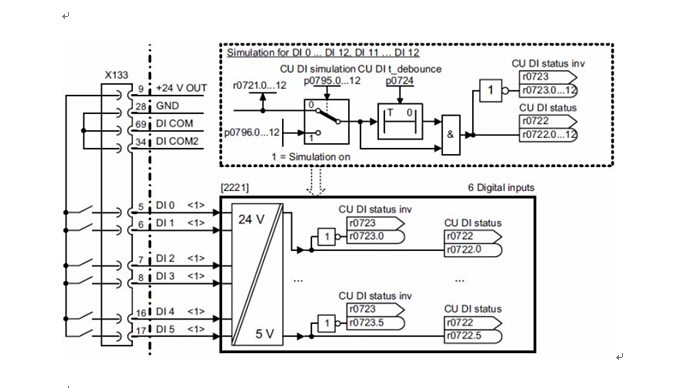

CU240E-2有6路数字量输入（DI），端子编号5~8是DI0~DI3；端子编号16~17是DI4~DI5，如下图：

CU240E-2有2路数字量继电器输出（DO-Relay）和1路数字量晶体管输出（DO-T），其中端子编号18~20为DO 0（继电器输出）；端子21为DO1（晶体管输出）；端子23~25为DO2（继电器输出）；如下图：

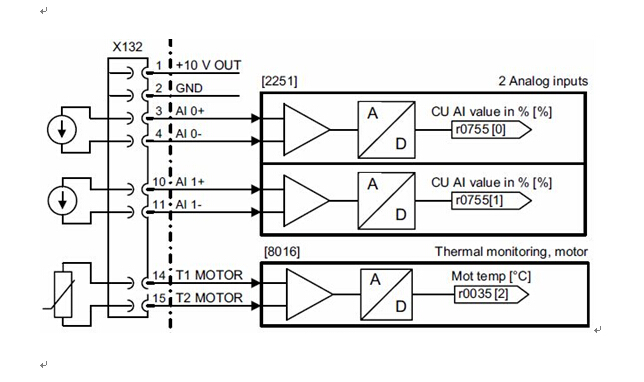

CU240E-2有2路模拟量输入和1路温度传感器输入，端子编号3、4为模拟量输入通道0（AI 0）；端子编号10、11为模拟量输入通道1（AI 1） ；端子编号14、15为温度传感器的接线端子；如下图：

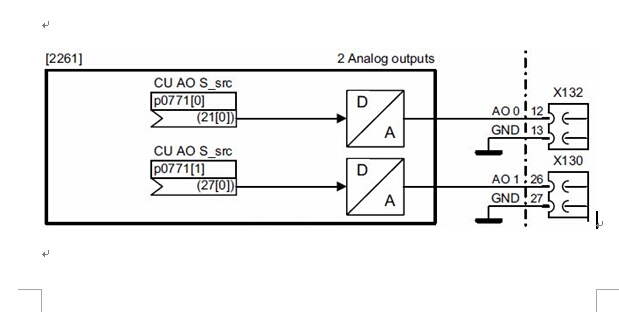

CU240E-2有2路模拟量输出，端子编号12、13为模拟量输出通道0（AO 0）；端子编号26、27为模拟量输出通道1（AO1）；如下图：

对于集成了故障安全数字量输入（F-DI）的控制单元，是把原来的6路数字量输入，两两一组，作为故障安全F-DI使用（例如：DI4和DI5组成F-DI0）。

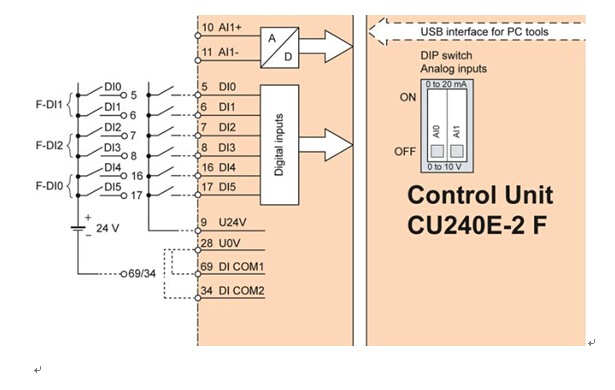

其F-DI的定义如下图：

G120属于西门子新一代变频驱动平台SINAMICS，包括三个系列的产品：V系列、G系列和S系列。G系列为通用型变频器，使用广泛，365bet有没有app_www365betcom手机版_365在线体育 根据客户需求，已开始使用该系列产品。
